藍牌東風1噸水罐消防車
產品底盤型號：EQ1045DJ3CDF
車型價格：150000 元
銷售經理：欽經理
咨詢熱線：138-7286-0509
銷售經理：王經理
咨詢熱線：139-7179-4417
辦公電話：0722-3303228
圖文傳真：0722-3303228
公司地址：湖北省隨州市北郊星光工業園特1號
一、 整車描述
1、 概述
|

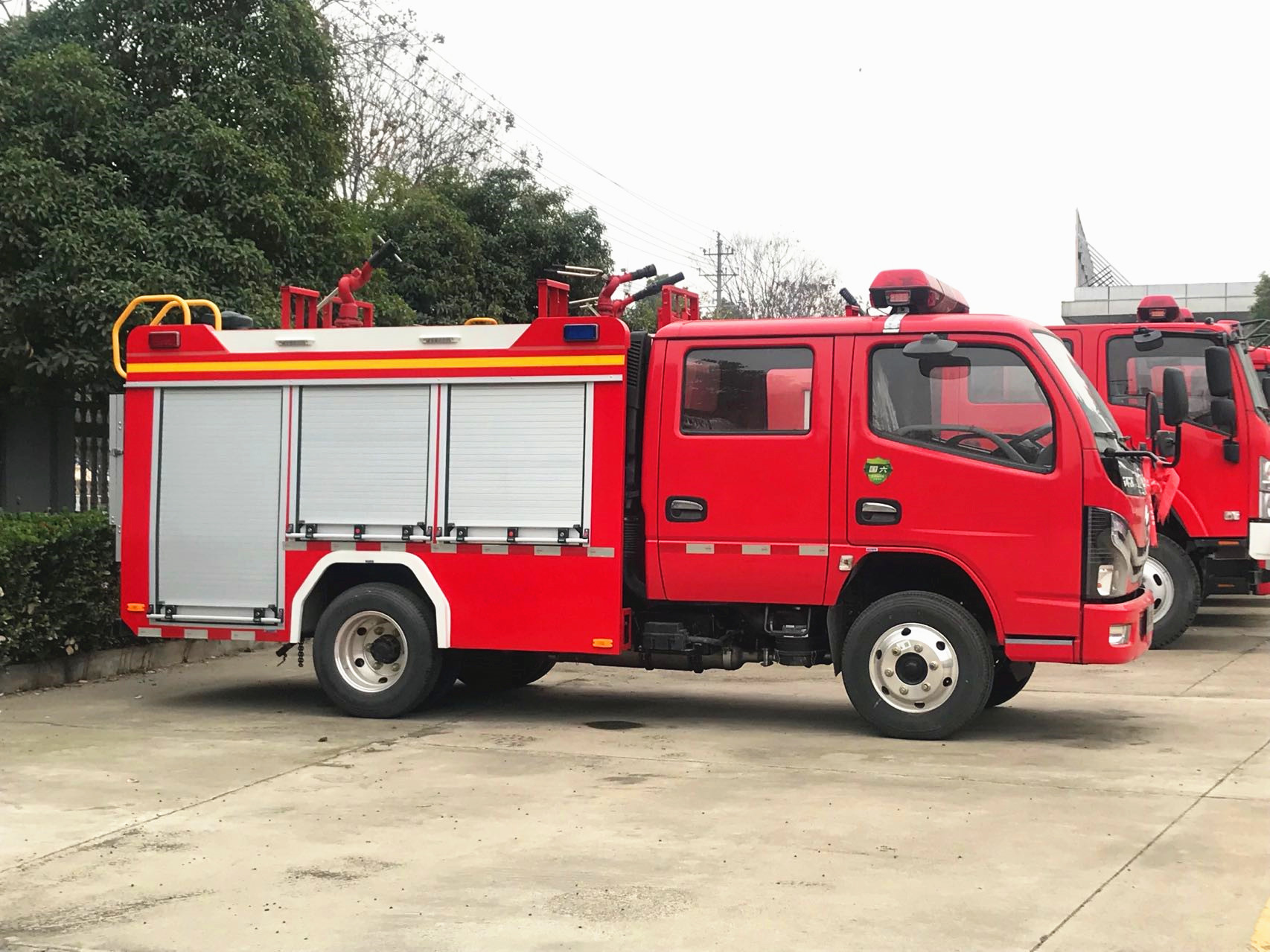

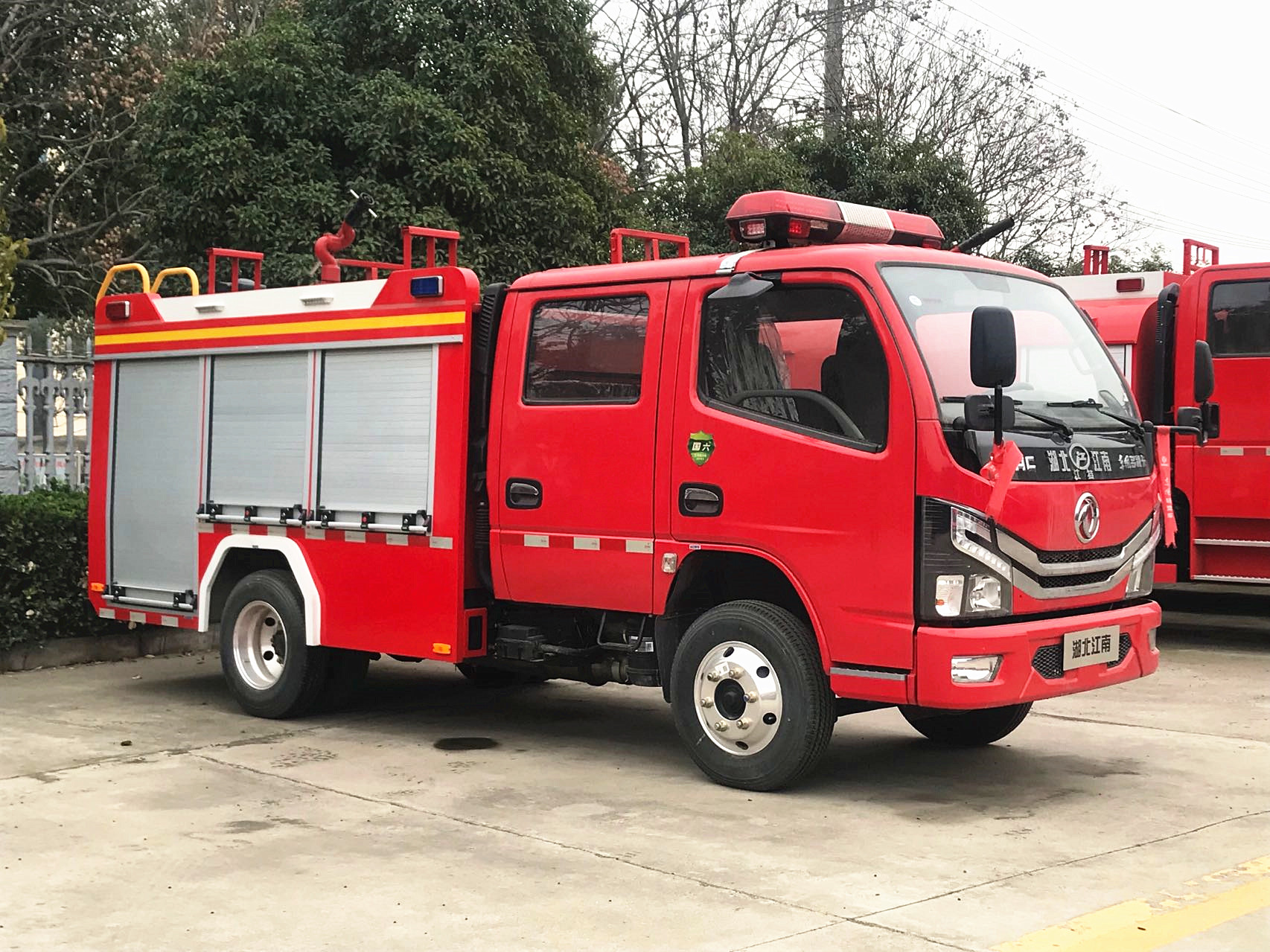

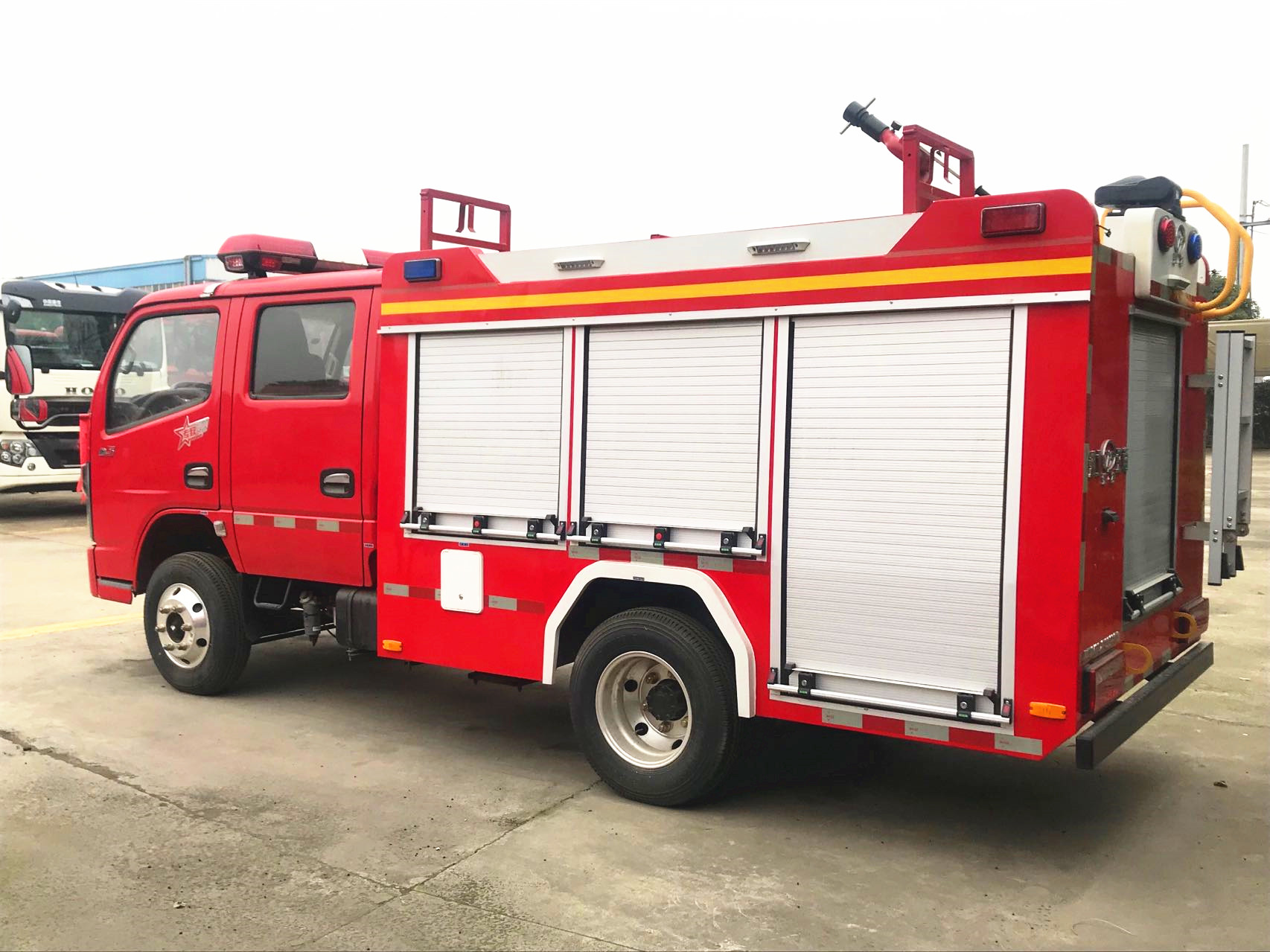

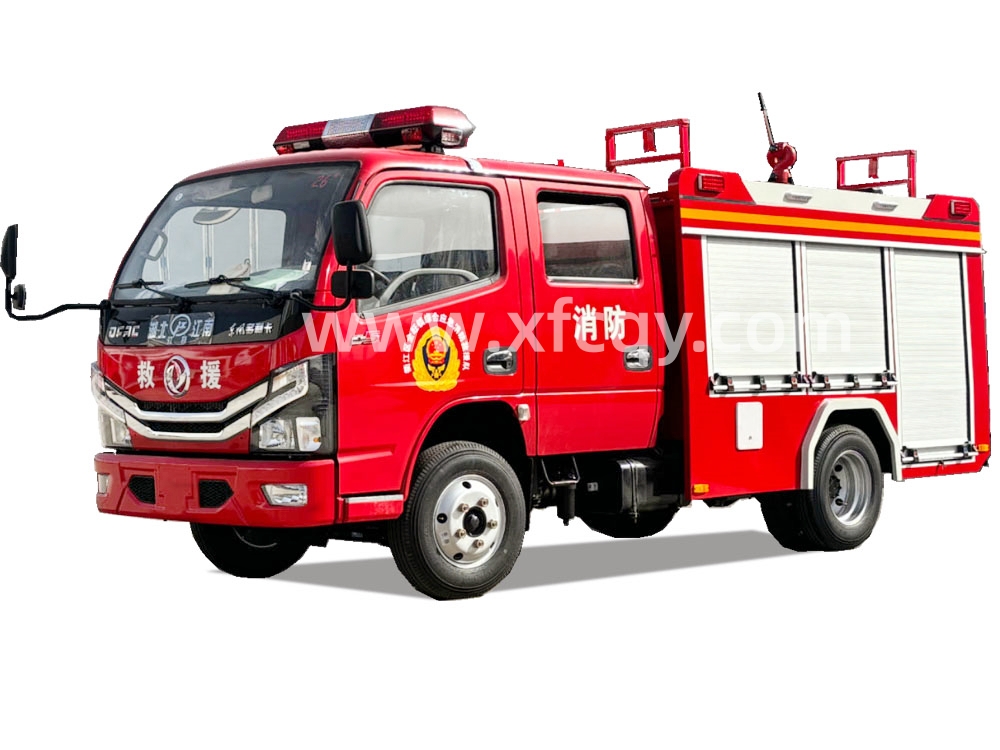

JDF5042GXFSG06E6型水罐消防車，藍牌東風1噸水罐消防車采用東風EQ1045DJ3CDF底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+3人,該車為內倉罐結構，車身前部為水罐+器材箱，后部為泵房。載液罐體為優質碳鋼，與底盤采用螺栓連接，載水650kg（SG06），（容積最大可做1000kg），裝備了上海茸申消防器材有限公司生產CB10/20型消防泵，額定流量20L/S，車頂安裝成都威斯特消防機械有限公司生產的PL8/20W（SG06）型車用消防炮。該車輛結構緊湊，配置完備，機動性強，藍牌東風1噸水罐消防車價格能夠及時應對企業，社區或重點消防單位的火情，可以第一時間形成小型戰斗力進行初期火災的撲救和人員疏散撤離。可廣泛應用于消防救援站，政府專職消防隊，企業專職消防隊等。
整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2018第六階段限值的規定要求（國Ⅵ標準）；整車通過國家消防裝備質量監督檢驗中心檢測（報告編號：zb201930327）并已列入工信部汽車新產品公告，CCCF正已申報。
|
2、 整車主要參數
|
外廓尺寸
|
5635×2000×2590mm
|
|
最大總質量
|
4350kg
|
|
載液量
|
載水650kg
|
|
最高車速
|
100km/h
|
|
消防泵額定流量
|
20L/s 1.0MPa
|
|
消防炮額定流量
|
20L/s 1.0MPa
|
|
消防炮射程
|
水罐車：≥50m
|
|
比功率
|
85/4.35=19.5
|
|
接近角/離去角
|
24°/13°
|
二、底盤
1、 底盤主要參數
|
型號
|
EQ1045DJ3CDF
|
藍牌車型里的熱銷車型，國內均可掛牌
|
|
制造商
|
東風汽車股份有限公司
|
|
發動機額定功率
|
85kw
|
|
發動機排量
|
2300ml
|
|
發動機排放標準
|
GB17691-2018國Ⅵ
|
|
驅動形式
|
4×2
|
|
軸距
|
2950mm
|
|
最大允許總重
|
4495kg
|
|
最小轉彎半徑
|
≤7.5m
|
|
變速箱
|
手動
|
|
取力器
|
|
2、乘員室
|
結構
|
平頭、四門，原裝雙排
|
|
|
司乘人員數
|
2+3人(可根據用戶需求后排座椅選裝）
|
|
駕駛員位置
|
左置
|
|
設備
|
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝
1、警報器；
2、取力器控制開關及指示燈；
3、附加電源開關；
|
三、 上裝結構及性能參數
|
總體布置
|
整車由消防員乘員室和車身兩大部分組成，車身布置采用整體框架式結構，內藏水罐，兩邊為器材箱，后部為水泵房，罐體為平行長方體廂式容罐。
|
|
工藝要求
|
所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕，所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。
|
|
1、 器材箱和泵室
|
結構
|
主框架結構采用優質鋁合金方管焊接，外裝飾板采用鋁合金板焊接，車頂防滑，可行走。(可根據用戶需求采用鋁合金方管焊接）
|
|
|
器材箱
|
器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。
|
|
泵房
|
泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材
|
|
保溫位置：
|
|
爬梯及上車拉手
|
后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過450mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。
|
|
|
2、水罐
|
|
容量
|
650kg（SG06）
|
|
|
材質
|
優質碳鋼，厚度為3mm(可不銹鋼、PP材質制作）
|
|
結構
|
內藏式罐體，內設縱、橫防浪板，中間開有人孔，封頭、側板、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理
|
|
罐體固定
|
與底盤車架螺栓連接
|
|
罐體設置
|
人孔：設直徑460mm人孔1個，帶有快速鎖定/開啟裝置
|
|
溢流口：設DN65溢流口1個
|
|
放余水口：設1個DN25水罐放余水口，配球閥
|
|
注水口：在水罐左右兩側各接1只DN65接口
|
|
進出水口：設1個水罐到水泵進水管，DN100閥門，手動控制，設1個水泵至水罐充水管，DN65閥門，手動控制
|
四、水系統

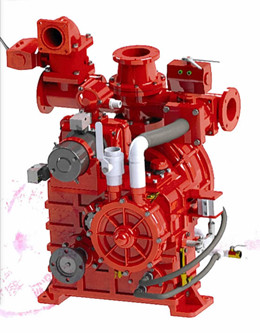

1、水泵
|
型號
|
CB10/20型低壓車用消防泵
|
|
|
形式
|
常壓離心式
|
|
額定流量
|
20L/s @1.0MPa
|
|
出口額定壓力
|
1.0MPa
|
|
最大吸深
|
7m
|
|
引水裝置
|
活塞式真空泵
|
|
引水時間
|
最大吸深時≤35s
|
2、 管路系統
|
管道材質
|
優質無縫鋼管
|
|
|
吸水管路
|
泵房后側設一個DN100吸水口
|
|
注水管路
|
水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路
|
|
出水管路
|
泵房左右兩側各設1個DN65出水口，帶截止閥和捫蓋
|
|
冷卻水管路
|
配有冷卻取力器的冷卻水管路及控制閥
|
五、滅火裝置
1、車載水炮
|
型號
|
PS8/20W
|
|
|
制造商
|
成都威斯特消防機械有限公司
|
|
回轉角度
|
360°水平回轉
|
|
最大仰/俯角
|
俯角≤-15°，仰角≥+60°
|
|
流量
|
20L/S
|
|
射程
|
≥50m
|
六、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
|
駕駛室內控制
|
水泵脫掛檔、警燈警報、照明及信號裝置控制等
|
|
|
泵室內控制
|
上裝總電源開關、參數顯示、狀態顯示
|
七、電氣設備
|
附加電氣
|
設獨立電路
|
|
|
輔助照明
|
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等
|
|
頻閃燈
|
車身兩側安裝紅、藍兩色頻閃燈
|
|
警示裝置
|
長排全紅警燈，安裝在駕駛室頂部
|
|
警報器，其控制盒在駕駛員前下方
|
|
火場照明
|
上裝后部安裝35W消防探照燈1個
|
八、表面處理
|
面漆
|
優質國產漆
|
|
顏色
|
車體外表面主色為RO3消防紅
|
九、隨車消防器材的布置和配備
1、器材布置
|
1
|
按照消防實戰需要，根據消防操作程序，就近取放。
|
|
2
|
使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。
|
|
3
|
標示醒目，多人操作，互不干涉。
|
2、器材配備（標配）
|
1
|
吸水管
|
100×2米
|
4
|
根
|
螺紋式
|
|
2
|
濾水器
|
FLF100
|
1
|
件
|
螺紋式
|
|
3
|
分水器
|
FII80/65×2-1.6
|
1
|
件
|
內扣式
|
|
4
|
集水器
|
JII100/65×2-1.0
|
1
|
件
|
內扣式
|
|
5
|
水帶
|
13-65-20
|
8
|
盤
|
低壓；內扣式
|
|
6
|
異徑接口
|
KJ65/80
|
2
|
件
|
內扣式
|
|
7
|
水帶包布
|
DT-SB
|
4
|
件
|
|
|
8
|
水帶掛鉤
|
|
4
|
件
|
|
|
9
|
地上消火栓扳手
|
QT-DS1；長400
|
1
|
件
|
|
|
10
|
地下消火栓扳手
|
長860
|
1
|
件
|
|
|
11
|
吸水管扳手
|
FS100
|
2
|
件
|
|
|
12
|
泡沫外吸液管
|
|
1
|
根
|
|
|
13
|
空氣泡沫槍
|
|
1
|
支
|
|
|
14
|
直流開關水槍
|
QZG3.5/7.5；65
|
1
|
支
|
低壓；內扣式
|
|
15
|
直流開花水槍
|
QZK3.5/7.5；65
|
1
|
支
|
低壓；內扣式
|
|
16
|
消防桶
|
|
1
|
個
|
|
|
17
|
滅火器
|
3㎏
|
1
|
具
|
|
|
18
|
消防腰斧
|
長390 ；GF-285
|
1
|
件
|
|
|
19
|
橡皮錘
|
|
1
|
件
|
|
|
20
|
可充電式手提照明燈
|
|
1
|
件
|
|
客戶采購消防車前所關心的問題答疑
（1）免費維修方案以及期限？
1、跟蹤服務時間：終身；
2、在交客戶使用之日起，在正常使用范圍內，行駛10000公里內或一年內免費修理(不包括易損件和電器部分)，超過一年，只收取零件費；
3、服務到達時間：省內，二十四小時內到達；其它地區，二十四小時內派出人員；
4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除，無故障積極預防。
（2）免費后期配件供應價格方式？
1、方式：在所在地東風/濟南重汽/五十鈴等技術服務站統一供貨,根據用戶要求或由江南專汽廠方直接發貨；
2、配件只收工本費,不加其他費用。
（3）售后服務方式？
底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。 專用裝置部分的維修，可采用電話、傳真的聯系方式，供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
（4）技術培訓方案？
供貨方負責在交車給用戶使用前，在用戶所在地免費培訓設備使用人員，主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
（5）我們是外地的，能不能送車？
購車流程規定客戶可以在網上訂購，簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點，客戶驗車合格付全款。
（6）到廠自提車時間？
自提時間：周一至周日，08:00 － 19:00（部分自提點工作時間為9:00-18:00，如遇國家法定節假日，則以新聞發布放假時間為準，請大家屆時關注）
（7）我們這里有沒有銷售點？想看車怎么辦？
消防車不同于小轎車之類的在全國各地設立銷售公司4S店，這是由特種車的特殊性決定的。利用現在發達的商務網絡，客戶只要來電來函下訂單，按照購車流程進行購車，會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求，為每位用戶打造高品質、個性化的消防車，歡迎您來實地考察生產實力及產品工藝，我們會為您提供最好的服務！
